产品中心
商用光伏ATE测试系统
型号：
本商用光伏ATE 自动化测试系统应用于并网机容量400KW 以下,储能机320KW以下，AC输出电流小于 476A、相电压小于690V，PV输入电压小于 1000V ，单路MPPT输出电流小于40A的三相光伏并网逆变器与储能机。采用标准 BS EN 50530-2010 《Overall efficiency of grid connected photovoltaic inverters》 (与电网连接的光伏换流器的总效率标准) CGC/GF001：2009《并网光伏发电专用逆变器技术要求和试验方法》 IEC 62116-2008 《有互联效应的光电变极器用孤立障碍测量的试验程序》 GB∕T 12325-2008 《电能质量 供电电压偏差》 GB-T 15945-2008 《电能质量电力系统频率偏差》 GB/T 15543-2008 《电能质量 三相电压不平衡》
一、产品特点
专为检测光伏逆变器、储能系统等相关光伏特性设计
●硬件配置灵活 ,系统兼容性强
● ？榛低称教ㄈ砑
●内建光伏储能等标准测试项目
●可模拟各种光伏曲线，电网，储能电池状况,测试逆变器的输入输出特性
●自动生成测试报告,可设置报告格式
●支持条码扫描、MES信息、自动化产线等系统数据处理
●操作者使用权限管理
●具备统计分析功能
●高性价比、高稳定性,测试速度快
●支持GPIB/USB/RS232/RS485/CAN/LAN/I?C接口
●支持双工位预约测试，节省产线测试时间

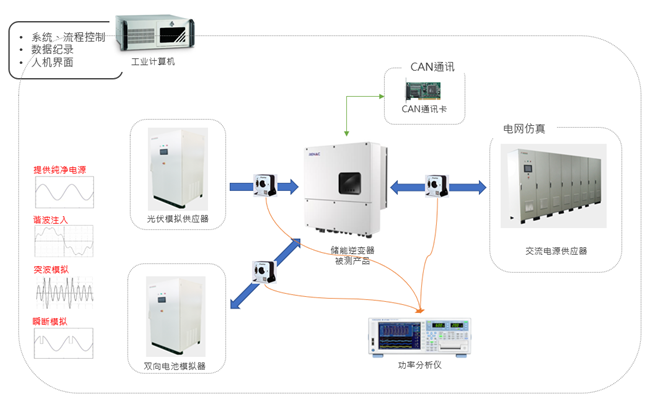

二、系统原理图
三、测试项目
1 通信 | 2 PV输入测试 | 3 并网输出测试 | 4 ；げ馐 | 5 储能测试 | 6 离网输出测试 | 7 效率测试 |
1.1 云端http测试 | 2.1 低压启动 | 3.1 电能质量测试 | 4.1 PV侧过压； | 5.1 电池电压电流误差比对 | 6.1 线性负载测试 | 7.1 满载功率因素 |
1.2 蓝牙测试负载测试 | 2.2光伏曲线追踪效率测试 | 3.2 电网适应性检测 | 4.2 并网侧过欠压过欠频； | 5.2 电池电压电流校准 | 6.2 RCD | 7.2 满载并网转换效率 |
1.3 串口测试 | 2.3 PV电压电流误差比对 | 3.3 AC侧电压电流误差判断 | 4.3 ISO；ぱ橹 | 5.3 充放电电气测试 | 6.3 自发自用逻辑测试 | 7.3 满载电池充电放电效率 |
1.4 WIFI测试 | 2.4 PV电压电流校准 | 3.4 AC侧电压电流校准 | 4.4 GFCI；ぱ橹 | 5.4 BMS功能测试 |
|
|
| 2.5 输入电压范围测试 | 4.5 AC侧；ぱ橹 | 5.5 EMS调度测试 |
|
| |
5.6 充放电逻辑测试 |
四、产线实拍
